Gambaran Keseluruhan Produk

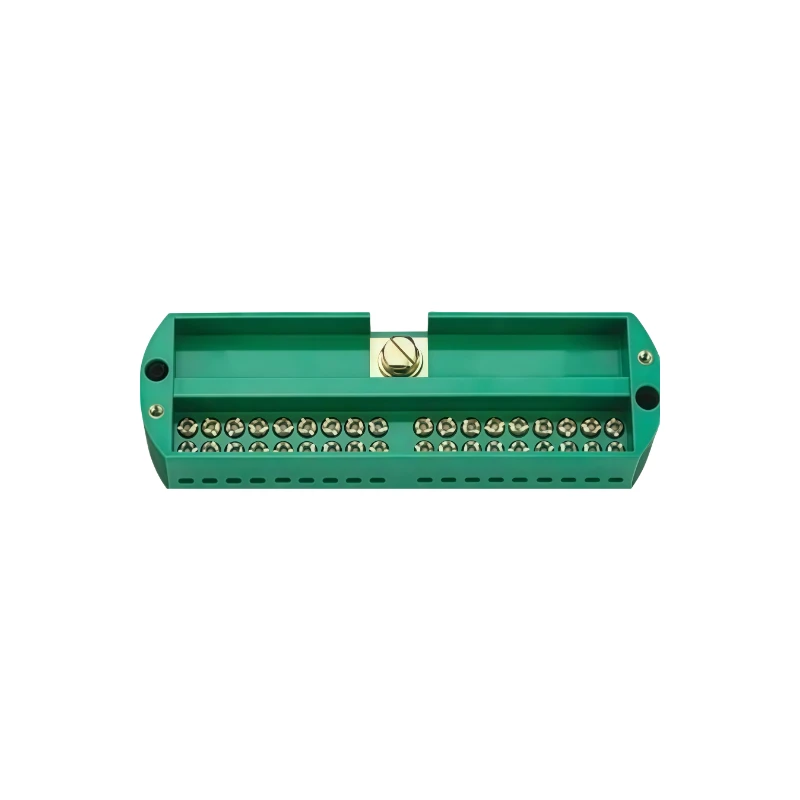

Satu Blok Salur Lapan Belas Masuk mengambil suapan tembaga 10–70 mm² tunggal dan membelahnya merentasi lapan belas litar cawangan pada satu badan-yang dipasang rel. Input dinilai 125 A berterusan pada 400 V AC.

Kabinet padat menjadi salah secara terperinci: lapan belas terminal yang serupa kelihatan sama, dan mengesan satu larian yang rosak memerlukan separuh syif. Di sini alur keluar terletak dalam barisan bertingkat dan bukannya tebing rata, dengan kawasan penandaan bernombor pada setiap litar.

Bar di dalam adalah bersaiz supaya arus membahagi sama rata merentasi semua lapan belas titik pili, dan perumah berventilasi membersihkan haba. Mana-mana cawangan tunggal boleh-dihentikan semula tanpa mengganggu tujuh belas yang lain.

Struktur Dalaman & Reka Bentuk Pelesapan Haba

Konfigurasi standard untuk versi outlet 125 A lapan belas-; sahkan baris yang ditanda dengan lukisan anda.

Parameter	Nilai
Konfigurasi	1 salur masuk / 18 salur keluar
Jumlah Arus Input Maksimum	125 Kewajipan berterusan
Maksimum Setiap-Arus Keluar	16 A setiap litar
Julat Wayar Masuk	10 mm² – 70 mm², kuprum pepejal atau terkandas
Rangkaian Wayar Outlet	1.5 mm² – 16 mm², kuprum pepejal atau terkandas
Voltan Ternilai	400 V AC
Rintangan Penebat	>100 MΩ pada 500 V DC
Dielektrik Menahan Voltan	2.5 kV AC selama 1 minit
Asas Beban	125 A ialah jumlah berterusan bagi blok itu; 16 A ialah kapasiti satu alur keluar, bukan jumlah serentak untuk kesemua lapan belas
Konduktor	Bar kuprum kekonduksian tinggi-, rujukan siri - bersalut timah, sahkan
Perumahan	Plastik kejuruteraan kalis api-, gred UL94 V-0 - untuk disahkan, halaman siri menyenaraikan ABS dan PA66+GF30
Melekap	Rel DIN 35 mm atau penetapan skru - mengesahkan untuk kabinet anda
Rujukan Tork	Salur masuk M8: 8–12 N·m; alur keluar M4: rujukan siri 1.5–2.5 N·m -, sahkan
Pengenalan Litar	Baris terminal berpijak dengan kawasan penandaan bernombor pada setiap litar
Rujukan Reka Bentuk	Rujukan siri IEC 60947-7-1 -, sahkan terhadap laporan ujian sebelum diterbitkan
Penyesuaian	Pelabelan tersuai, corak lubang pelekap dan konfigurasi litar diubah suai setiap lukisan
MOQ	10 keping
Masa Utama	7–10 hari pesanan standard; 15–20 hari pesanan tersuai
Jaminan Kualiti	12-24 bulan dari tarikh penghantaran
Piawaian Pembuatan	Sistem pengurusan kualiti ISO 9001
Pembungkusan	20 keping setiap kadbod; 4.8 kg kasar setiap kadbod; karton 32 × 24 × 18 cm
Pelabuhan Penghantaran	Pelabuhan Ningbo / Pelabuhan Shanghai
Petikan Pemulihan	Dalam masa 24 jam

Kelebihan Teras

Empat perkara yang menentukan sama ada lapan belas litar kekal boleh digunakan dalam satu kabinet.

Barisan Berlangkah, Bukan Tebing Rata

Menaikkan baris ganti memastikan setiap titik pengapit berada dalam jangkauan pemutar skru, jadi blok pertengahan-terminal boleh dikilas tanpa menggerakkan wayar bersebelahan.

Kawasan Bernombor Setiap Litar

Setiap satu daripada lapan belas kedudukan mempunyai kawasan nombor boleh tulis sendiri, jadi litar dikenal pasti mengikut kedudukan dan bukannya dengan tag yang jatuh.

Bar Seimbang, Perumahan Vented

Bar bersaiz supaya arus merebak ke semua lapan belas titik pili dan bukannya menyesakkan hujungnya, dan perumah berventilasi mengeluarkan haba.

Satu Cawangan Semula-Ditamatkan Sendirian

Satu alur keluar boleh dilonggarkan,-diwayar semula dan{1}}diputar semula tanpa menyentuh tujuh belas yang lain, yang menyebabkan kesilapan-mencari pendek.

Terminal Sangkar Dawai lwn Terminal Loyang Tradisional

Perbezaannya ditunjukkan pada masa pendawaian, dan sekali lagi pada kerosakan pertama.

Titik Perbandingan	Terminal Sangkar Dawai (Blok Ini)	Terminal Loyang Tradisional
Pengenalan litar	Baris berpijak dengan kawasan penandaan bernombor bagi setiap litar	Bank rata dengan kedudukan yang sama; bergantung pada tag longgar
Mengesan kesalahan	Kedudukan dan nombor mengenal pasti larian sepintas lalu	Setiap cawangan mesti diuji secara bergilir-gilir
Pendawaian salur masuk	10–70 mm² tembaga mendarat di dalam sangkar dari hadapan	Kabel tebal mesti dibentuk untuk mencapai tiang bulat
Mengapit	Sangkar ditutup di atas konduktor penuh	Tekanan dikenakan pada satu titik skru
-Kerja semula satu cawangan	Mana-mana daripada 18 cawangan boleh ditamatkan semula-sendirian	Pendawaian semula satu suapan sering mengganggu jirannya
Lebar kabinet	18 cawangan dalam satu badan, tiada pendawaian antara-blok	Beberapa blok yang lebih kecil disambungkan bersama
Panaskan pada beban penuh	Bersaiz bar untuk hamparan semasa yang sekata serta perumahan berventilasi	Bergantung pada cara blok yang lebih kecil dimuatkan

Proses Pengeluaran Profesional

Enam langkah, dengan keputusan elektrik direkodkan setiap kelompok.

01/

Bar tembaga dipotong dan ditumbuk pada lukisan.

02/

Deburring dan chamfering tepi di hadapan penyaduran.

03/

Penyaduran timah bahagian konduktif.

04/

Perumahan diacu kepada penarafan nyalaan UL94 V-0.

05/

Bar, sangkar dan terminal dipasang dalam daftar di semua lapan belas kedudukan.

06/

Ujian rutin: melebihi 100 MΩ pada 500 V DC, 2.5 kV AC selama satu minit.

Pilihan Rawatan Bahan & Permukaan

Dua pilihan berbaloi untuk diselesaikan sebelum pesanan.

Bahagian Konduktif Tembaga Bersalut-Timah

Bar dan sangkar adalah kuprum dengan penyaduran timah, yang menahan rintangan sentuhan ke bawah dan menahan kotoran tembaga kosong yang terkumpul dalam kepungan yang lembap.

Perumahan Kalis Api-

Badannya adalah plastik kejuruteraan kalis nyalaan berkadar UL94 V-0, dengan kawasan penomboran dibentuk supaya label litar bertahan dalam kerja mengelap dan servis.

Senario Aplikasi

Tiga tempat di mana blok 1-dalam / 18-keluar memperoleh ruang relnya.

Kabinet Pemeteran Berbilang Tingkat.-

Lapan belas meter yang disusun di beberapa tingkat adalah kesesuaian semula jadi: satu suapan masuk, satu cawangan setiap meter, dan satu baris bernombor yang membolehkan bekalan dikesan tanpa memisahkan panel.

Kabinet Kawalan Ketumpatan-Tinggi

Di mana kabinet menumpukan penyuap pada rel terhad, lapan belas cawangan dari satu badan mengambil lebar kurang daripada tiga atau empat blok, tanpa pendawaian di antara mereka.

Lantai Runcit Dan Standard

Blok yang sama menyediakan tingkat runcit lapan belas kedai, bangunan dengan satu unit setiap tingkat, dan lantai standard industri yang menampung banyak beban berasingan.

Soalan Lazim

S: Untuk apa blok pengedaran 18 hala digunakan?

J: Ia mengedarkan satu barisan kuprum 10–70 mm² masuk ke lapan belas litar cawangan berasingan daripada badan pelekap-rel tunggal, iaitu cara kabinet meter berbilang-disusup tanpa menyusun blok yang lebih kecil.

S: Bagaimanakah lapan belas litar dipisahkan semasa penyelenggaraan?

A: Alur keluar terletak dalam barisan bertingkat dan setiap kedudukan mempunyai kawasan penandaan bernombor, jadi litar dikenal pasti mengikut kedudukan dan nombor. Satu cawangan boleh-dihentikan semula tanpa mengganggu tujuh belas yang lain.

S: Apakah penarafan elektrik?

A: 125 Jumlah berterusan pada 400 V AC, 16 A tersedia di mana-mana satu alur keluar. Rintangan penebat melebihi 100 MΩ pada 500 V DC, tahan dielektrik 2.5 kV AC selama satu minit. 16 A ialah kapasiti satu terminal, bukan 18 × 16 A sekaligus.

S: Apakah saiz kabel dan pemasangan yang diterima?

A: Salur masuk 10–70 mm² pepejal atau kuprum terdampar, alur keluar 1.5–16 mm². Siri ini dipasang pada rel DIN 35 mm atau dengan penetapan skru - mengesahkan yang mana sesuai dengan kabinet anda.

S: Adakah anda menyokong penyesuaian, dan apakah MOQ itu?

J: Pelabelan tersuai, corak lubang pelekap dan konfigurasi litar diubah suai dibuat pada lukisan anda. MOQ ialah 10 keping; pesanan standard dihantar dalam 7–10 hari, pesanan tersuai dalam 15–20 hari. Hantar lukisan anda untuk sebut harga dalam masa 24 jam.
