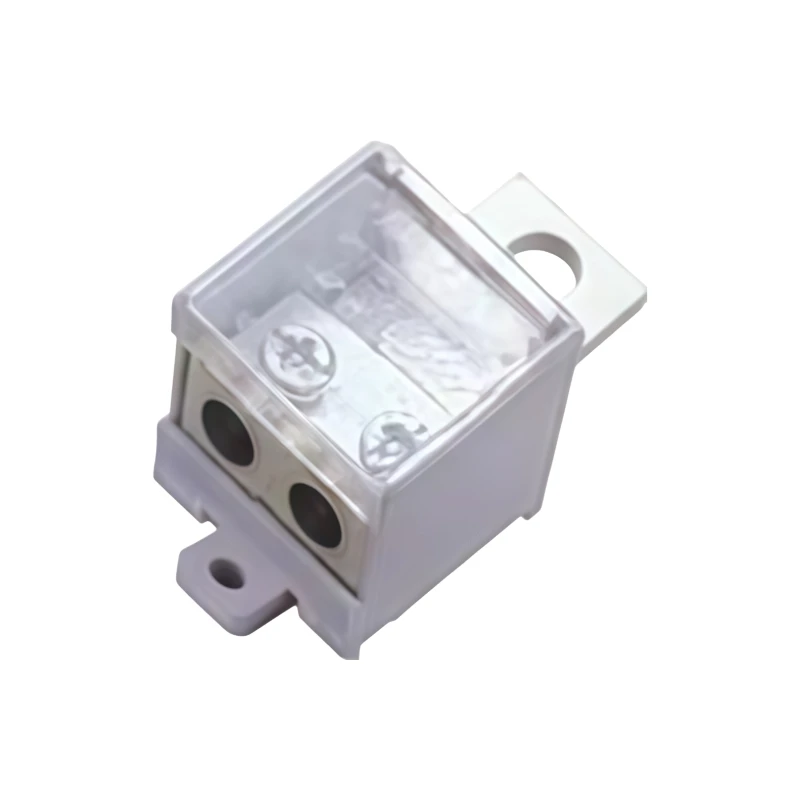

Gambaran Keseluruhan Produk
Switch Terminal 400 Frame 2x25 ialah elit, tinggi-amperage dua-blok sambungan tersuai-yang direkayasa untuk berbaris terus dengan reka letak penamatan fizikal suis kutub 400A bingkai dua-piawai. Dalam-kabinet kawalan industri berkuasa tinggi, memaksa kabel yang tidak sepadan ke dalam port pemutus terhad memperkenalkan ketegangan fizikal yang melampau pada casis suis. Perkakasan ini menghapuskan sepenuhnya bahaya kejuruteraan itu dengan bertindak sebagai sambungan geometri yang ditentukur dengan sempurna. Ia mewujudkan antara muka galangan-rendah yang sangat boleh dipercayai yang sesuai untuk penggabung fotovoltaik DC yang besar,-modul storan bateri tugas berat dan-arus tinggi{15}}aplikasi papan panel pengedaran tambahan komersial fasa.
Prestasi Elektrik Teras & Pengawal Keupayaan
Bahagian Rentas Konduktif Besar{0}}Dioptimumkan: Lengan penamat dalaman dimesin khas untuk menerima wayar kuprum berat antara 16mm² hingga 25mm². Ini memastikan kapasiti haba berterusan tinggi yang diperlukan untuk infrastruktur 400A dihantar dengan lancar tanpa menyekat laluan semasa.
Profil Kenaikan Suhu Terkawal: Menggunakan bar bas kuprum bersalut-tinggi-tinggi{1}}, pemasangan simpang dalaman mengekang jumlah kenaikan suhu setempat kepada di bawah 35K di bawah penghantaran beban-penuh berterusan, menghalang pelesapan haba ke modul elektronik bersebelahan.
Penyepaduan Rangkaian Dwi AC dan DC: Direka untuk mengurus kedua-dua topologi arus ulang-alik dan terus, ia menawarkan keserasian universal merentas bank simpanan tenaga hijau dan grid kuasa tradisional.
Parameter Teknikal
| Jenis Suis Serasi | Pengasingan bingkai 400A, pemutus beban atau suis pemindahan (2 kutub) |
| Lebar Suis Serasi | Lebih kurang. 72mm |
| Bilangan Jalan/Tiang | 2 terminal bebas |
| Julat Kawat | Tembaga 16-25mm² |
| Voltan Ternilai | 690V / 1000V AC |
| Dinilai Semasa | 400A |
| Rintangan Hubungan | Kurang daripada atau sama dengan 0.25 mΩ |
| Kekuatan Dielektrik | Lebih besar daripada atau sama dengan 2.5kV / 1min |
| Penilaian Tork | Lebih besar daripada atau sama dengan 4.0 N·m |
| Jenis Terminal | Jenis-skru tiub atau bolt{1}}berat |
| Bahan Perumahan | Penarafan nyalaan PA66, V-0 yang diperkukuh |
| Bahan Penutup | Polikarbonat lutsinar dengan label |
| Penilaian Perlindungan | IP20 |
| Kaedah Pemasangan | Rel DIN (35mm) atau penetapan skru plat asas |
| Suhu Operasi | -40 darjah hingga +105 darjah |
| Penjimatan Ruang | kira-kira 40% |
| Pematuhan Piawaian | IEC 60999-1, GB/T 14048.7, CE, CCC, RoHS |
Pengoptimuman Ruang & Pemasangan Panel Boleh Diukur
Penambakan Jejak Kabinet 40%: Dengan menyepadukan titik penamatan berasingan ke dalam satu-kepungan tiang dwi, pembina panel boleh menuntut semula kira-kira 40% ruang panel mendatar dan menegak berbanding dengan reka letak konvensional.
Pengurangan 35% dalam Buruh Pemasangan Medan: Rangka kerja 2 kutub pra{1}}dipasang terus pada rel DIN 35mm standard atau plat belakang berat betul-betul di sebelah badan suis, memotong jam pendawaian medan sebanyak kira-kira 35% dan mengurangkan overhed secara drastik.
Ketahanan Tekanan Mekanikal & Operasi Penyelenggaraan
Casis luar diacu daripada bahan penebat PA66 bertetulang khusus yang mudah menahan getaran berterusan yang berat, hentakan hentaman dan pengembangan haba yang teruk. Dilengkapi dengan-penutup keselamatan polikarbonat lutsinar kelegaan tinggi, krew penyelenggaraan boleh melaksanakan pemantauan terma inframerah pantas tanpa menanggalkan perisai. Terminal bolt tugas berat-membekalkan pengedap tork yang tinggi, menghalang-bahan jangka panjang merayap dan menghapuskan keperluan untuk jadual pengetatan semula berkala.
